پمپ پره ای هیدرولیک یا پمپ کارتریجی هیدرولیک یکی از انواع پمپ هیدرولیک است که در صنعت آن را با پمپ های هیدرولیک فشار متوسط می شناسند. در پمپ کارتریجی هیدرولیک سرعت شفت متصل به الکتروموتور ورودی هزار الی دو هزار دور در دقیقه است و در شرایط های خیلی ویژه ای عدد به 2400 دور در دقیقه می رسد. بازده و عملکرد انتقال دبی در پمپ کارتریجی هیدرولیک حدود 87 الی 92 درصد است. اما به طور کلی بازده انتقال دبی در پمپ های کارتریجی هیدرولیک به دلیل داشتن نشتی در اطراف روتور کمی پایین است. پمپ های هیدرولیک کارتریجی معمولاً دارای یک کارتریج یا هسته می باشند که صدای بسیار کمی در سیستم هیدرولیک ایجاد می کنند. یکی از مهمترین مزایای پمپ کارتریجی هیدرولیک در هنگام ایجاد نقص در پمپ است که زمانی که پمپ خراب می شود نیاز به جدا کردن لوله های ورودی و خروجی نبوده و به راحتی پمپ باز شده و ایراد بر طرف می گردد. به طور کلی پمپ هیدرولیک پره ای یکی از پمپ های متداول در صنعت هیدرولیک است که برای انتقال مواد با ویسکوزیته روغن از آن ها استفاده می شود. این پمپ ها دارای کاربرد بسیار در صنعت و تجهیزات موبایل بوده و می توانند به عنوان یک پمپ تأمین کننده فشار و دبی مورد استفاده قرار گیرند. برای مشاوره، بررسی کاتالوگ ها و خرید پمپ هیدرولیک پره ای با کارشناسان دلکو صنعت تماس بگیرید.
پمپ پره ای هیدرولیک یا پمپ کارتریجی هیدرولیک یا پمپ تیغه ای هیدرولیک یک نوع پمپ هیدرولیک است که برای انتقال سیالات هیدرولیک استفاده میشود. پمپ کارتریجی هیدرولیک یا وین پمپ (Vane Pump) پمپ از یک پره یا تیغه دورانی برای تولید جریان سیال استفاده میکند. زمانی که پره می چرخد، سیال در داخل پمپ به سرعت حرکت میکند و فشار ایجاد می شود که باعث جابهجایی سیال به سمت دیگر می شود و عمل پمپ سیال هیدرولیک اتفاق می افتد.
پمپ کارتریجی هیدرولیک نوعی پمپ هیدرولیک است که عموماً برای انتقال سیالات با فشار بالا و حجم بزرگ استفاده می شود، از جمله انتقال روغن به منظور روغن کاری، انتقال نفت یا گاز طبیعی در صنایع نفت و گاز، و یا انتقال سیال سوخت در خودروها. پمپ تیغه ای هیدرولیک معمولاً دارای راندمان بالا، عمر طولانی و قدرت پمپاژ مناسب است. همچنین، این نوع پمپ دارای هزینه نگهداری و تعمیر پایین تری نسبت به پمپهای دیگر است.
انواع پمپهای پره ای هیدرولیک یا وین پمپ ها شامل پمپ پره ای نامتقارن که به صورت دبی ثابت و دبی متغیر هستند. در این پمپ ها شکل نامتقارن پمپ باعث ایجاد فشار بر روی یاتاقان ها و نیروی جانبی در آن ها می شود. در ادامه سایش سطح رینگ بادامکی شکل در ناحیه مکش پمپ ایجاد می شود. در پمپ های پره ای نامتقارن، جابجایی به صورت دبی ثابت و دبی متغیر وجود دارد. نوع دیگری از پمپ پره ای یا کارتریجی هیدرولیک متقارن دبی ثابت است. در این پمپ پره ای شکل بیضی شکل پوسته باعث می شود که ورودی و خروجی پمپ در مقابل یکدیگر قرار گرفته و تعادل هیدرولیکی به وجود آید که در ادامه باعث می شود انتقال دبی در این پمپ به صورت دبی ثابت انجام گیرد. در ادامه انواع پمپ هیدرولیک کارتریجی توضیح داده شده است.

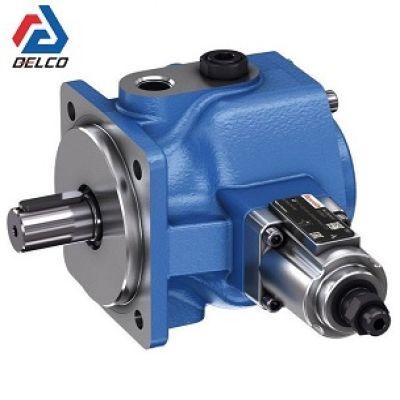

این نوع پمپها قابلیت تنظیم دبی و فشار خروجی را دارند و بعضاً با استفاده از سیستمهای کنترلی تنظیم کنندههای مختلف هستند. از برندهای معتبر پمپ پره ای دبی متغیر (Variable Vane Pump) برای فشارهای بالای 70 بار می توان به برند رکسروت آلمان اشاره کرد که در این زمینه از پمپ های پره ای دبی متغیر یا واریابل بسیار معتبر و رایج می باشد. معمولاً برای فشارهای زیر 70 بار به علت قیمت بالای پمپ پره ای دبی متغیر رکسروت از پمپ های چینی معادل استفاده می شود که معمولاً قیمت آن ها یک دهم قیمت پمپ پره ای هیدرولیک رکسروت است. پمپ های کارتریجی دبی متغیر با نام پمپ VP شناخته می شوند که برای حداکثر فشار 70 بار و حداکثر دبی 40 لیتر بر دقیقه برای هر طبقه طراحی و تولید شده اند یکی از مهمترین برندهای پمپ پره ای دبی متغیر VP، پمپ پره ای دبی متغیر رکستور است که تمام ویژگی ها و خصوصیات مربوط به پمپ های پره ای دبی متغیر با کیفیت را دارا می باشد.
این نوع پمپ ها دبی و فشار خروجی ثابتی دارند و نمی توان آن ها را تنظیم کرد. پمپ های پره ای دبی ثابت بر مبنای برند نیز به چهار دسته اصلی تقسیم می شود که این دسته بندی به علت فشار قابل تحمل و تطابق پذیری سیال مورد استفاده است:
این نوع پمپها قابلیت تنظیم دبی و فشار در هر دو جهت جریان را دارند. در این نوع پمپ پره ای هیدرولیک جهت چرخش شفت پمپ قابل تغییر و پورتابل می باشد. برای تغییر آن کافی است که جهت ورود و خروج سیال تغییر کند. استفاده از این نوع پمپ پره ای هیدرولیک در صنعت بسیار متداول است و می تواند با تغییر دادن ورود و خروج سیال هیدرولیک جهت چرخش پمپ را به هنگام نیاز تغییر داد. برای مشاوره و خرید پمپ کارتریجی دو جهته با کارشناسان دلکو صنعت، که مجرب ترین کارشناسان برای انتخاب پمپ هیدرولیک پره ای یا کارتریجی هستند، تماس بگیرید.
پمپ کارتریجی هیدرولیک یک نوع پمپ هیدرولیک است که از پره های چرخان برای ایجاد جریان و فشار در سیستم هیدرولیک استفاده میکند. این نوع پمپها از مجموعهای از تیغه ها که در الگوی دایره ای درون یک بلوک سیلندر قرار دارند، تشکیل میشوند. پرهها با چرخش بلوک سیلندر به داخل و بیرون حرکت میکنند و چرخههای جذب و انتقال سیال را ایجاد میکنند. این نوع پمپها برای انتقال سیالات هیدرولیک با فشار بالا استفاده میکنند و در بسیاری از برنامههای صنعتی و ماشینی کاربرد دارند. از جمله انواع پمپ های پره ای هیدرولیک می توان به پمپ های پره ای محوری، پمپ های پره ای دبی ثابت و پمپ های پره ای دبی متغیر اشاره کرد.
مشخصات فنی یک پمپ پرهای هیدرولیک ممکن است شامل موارد زیر باشد:
این مشخصات فنی بستگی به نوع و کاربرد پمپ هیدرولیک دارد و برای انتخاب و استفاده بهینه از پمپ، مهم است که این مشخصات را به دقت مورد بررسی قرار دهید.

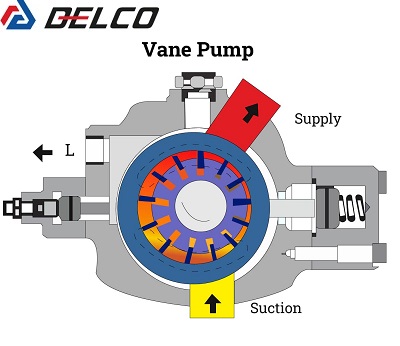

در پمپ کارتریجی هیدرولیک فضای خالی میان روتور و رینگ در نیم دور اول چرخش محور بیشتر می شود و باعث ایجاد انبساط حجمی و در نتیجه کاهش فشار و ایجاد مکش سیال می گردد. در ادامه مانند پمپ پیستونی هیدرولیک که با بالا و پایین آمدن پیستون سیلندر پر و خالی می شود و باعث ایجاد فشار و رانده شدن آن به خروجی پمپ می شود، سیال به سمت ورودی پمپ حرکت کرده و در نیم دور دوم با کم شدن فضای میان پره ها و سیالی که در این فضا ها وجود دارد باعث ایجاد فشار در آن شده و به سمت خروج هدایت می گردد. مهمترین نکته برای ایجاد مکش در پمپ پره ای هیدرولیک در قسمت روتور آن است که باید طوری تنظیم شود که برای ایجاد فشار در سیال باعث ایجاد حباب نشود و معمولاً قسمت مکش را بر روی 0.1 الی 0.2 درجه تنظیم می کنند. فشاری که در قسمت کارتریج پمپ پره ای هیدرولیک ایجاد می شود باید حداکثر در درجه 0.8 آن انجام گیرد وگرنه باعث خراب پمپ کارتریجی هیدرولیک می شود.
پمپ کارتریجی هیدرولیک عملکرد خود را از طریق چرخش پرهها انجام میدهد. وقتی که پمپ به منبع انرژی (مانند موتور الکتریکی) متصل میشود و فعال میشود، تیغه ها شروع به چرخش میکنند. این چرخش باعث ایجاد فشار درون پمپ و جابجایی سیال هیدرولیک میشود. سیال هیدرولیک از ورودی پمپ تیغه ای هیدرولیک وارد میشود و به وسیله تیغه ها به سمت خروجی پمپ حرکت داده میشود. در این راه، فشار سیال افزایش مییابد و سیال به سمت سیستم هیدرولیک حرکت میکند تا انرژی و قدرت لازم برای انجام کارهای مختلف را فراهم کند. به این ترتیب، پمپ پرهای هیدرولیک با ایجاد فشار و جابجایی سیال هیدرولیک، به عملکرد صحیح و بهینه سیستم هیدرولیک کمک میکند.
برای انتخاب پمپ کارتریجی هیدرولیک مناسب، ابتدا باید موارد زیر را در نظر بگیرید:
با توجه به این موارد، میتوانید پمپ کارتریجی هیدرولیک مناسب برای سیستم خود را انتخاب کنید. در صورت نیاز به راهنمایی بیشتر، میتوانید با متخصصان دلکو صنعت مشورت کنید.
اجزای یک پمپ پرهای هیدرولیک عبارتند از:
پمپهای پره ای هیدرولیک برخی از افراد زیر را دارند:
کاربردهای اصلی پمپهای پره ای هیدرولیک عبارتند از:
این پمپها به دلیل عملکرد قوی، قابلیت کنترل دقیق و کارایی بالا، در بسیاری از صنایع و کاربردها مورد استفاده قرار میگیرند.
تعمیر و نگهداری پمپ پره ای هیدرولیک بسیار مهم است تا عملکرد بهینه آن حفظ شود. برای تعمیر پمپ پره ای هیدرولیک، ابتدا باید پمپ را از سیستم جدا کرده و سپس کارتریج و سیل های مکانیکی و اورینگ و شافت آن را با دقت بررسی کرد. اگر پره های کارتریج خراب یا فرسوده هستند، باید آنها را تعویض کرد. همچنین باید فیلترها و روغن های پمپ را نیز به موقع تعویض کرد تا از کارکرد صحیح آن اطمینان حاصل شود. در نهایت، پس از تعمیرات لازم، پمپ را دوباره به سیستم متصل کرده و عملکرد آن را بررسی کنید. به یاد داشته باشید که تعمیر و نگهداری منظم پمپ پره ای هیدرولیک میتواند عمر مفید آن را افزایش دهد و از هزینههای ناگهانی جلوگیری کند. به طور کلی برای تعمیر و نگهداری پمپ پره ای هیدرولیک باید موارد زیر را انجام داد:
مهمترین برندهای پمپ پره ای هیدرولیک عبارت است از:
پمپ کارتریجی هیدرولیک ویکرز | پمپ کارتریجی هیدرولیک آتوس |
![]() |
![]() |
پمپ هیدرولیک کارتریجی یا پره ای ویکرز دارای حداکثر جابجایی حجمی 193 سی سی بر دور بوده و حداکثر فشار دائم کار این پمپ 210 بار است. از جمله مزیت های پمپ کارتریجی هیدرولیک ویکرز داشتن کیفیت بالا و تحمل گشتاورهای بالا در فلو ریت های متفاوت می باشد. | پمپ کارتریجی آتوس ایتالیا در سایزهای PFE-31, PFE-41, PFE-51 تولید و عرضه می گردد. این پمپ های پره ای با جابجایی ثابت با طرح کارتریج هستند. حداکثر جابجایی آنها تا 150 سانتیمتر مکعب بر دور است و میتوانند در حداکثر فشار 210 بار کار کنند. ضمن اینکه پمپ های فشار بالای PFE-32، PFE-42، PFE-52 نیز توسط آتوس تولید می شوند. پمپ های فشار بالای آتوس ایتالیا پمپ های پره ای با جابجایی ثابت فشار بالا هستند، همچنین با طراحی کارتریج. حداکثر جابجایی آنها تا 150 سانتی متر مکعب بر دور است و می توانند در حداکثر فشار 300 بار کار کنند. |
توضیحات بیشتر | توضیحات بیشتر |
پمپ هیدرولیک کارتریجی ویکرز V10 | پمپ پره ای هیدرولیک TDZ تی دی زد |
![]() |
![]() |
پمپ هیدرولیک کارتریجی Vickers V10 دارای دبی حجمی 1 الی 7 گالن بوده و حداکثر فشار دائم کار این پمپ 172 بار می باشد. نصب این پمپ به صورت دو پیچ بوده و دارای شفت تک خار و هزار خار می باشد. | پمپ کارتریجی تی دی زد TDZ اسپانیا در گسترهی وسیعی از حجم جابجایی تولید می شوند، از 2 سی سی بر دوره تا 269 سی سی بر دور برای پمپ های تک، 460 سی سی بر دور برای پمپهای دوبل پره ای و 560 سی سی بر دوره برای پمپ های سه گانه کارتریجی. |
توضیحات بیشتر | توضیحات بیشتر |
پمپ پره ای هیدرولیک دنیسون پارکر | پمپ پره ای ولجان |
![]() |
![]() |
پمپ پره ای دنیسون از دبی 0.5 الی 400 لیتر بر دقیقه در 1500RPM و حداکثر فشار لحظه ای 420 بار می باشد. پمپ فشار بالای دنیسون به صورت تک، دوبل و سه گانه و دو جهت چپگرد و راستگرد تولید می شود. | پمپ هیدرولیک کارتریجی ولجان در در مدل های تک و دوبل دارای حداکثر جابجایی حجمی 195.5 سی سی بر دور بوده و حداکثر فشار قابل تحمل این پمپ 270 بار می باشد. پوسته پمپ چدنی و دارای ویژگی های نصب و شافت مختلف می باشد. |
توضیحات بیشتر | پمپ پره ای ولجان |
پمپ هیدرولیک پره ای یوکن | پمپ هیدرولیک پره ای دبی متغیر رکسروت PV7 |
![]() |
![]() |
پمپ کارتریجی یوکن ژاپن در انواع مختلفی تولید و عرضه می گردد. پمپ پره ای یوکن PV2R1 گروه یک این پمپ تک پره برای فشار بالا و عملکرد بالا، مناسب برای عملکرد کم صدا طراحی شده است. محدوده جریان خروجی از 5.8 تا 237 سانتیمتر بر دور را فراهم میکند و میتواند در حداکثر فشار 170 بار کار کند. پمپ کارتریجی گروه دو PV2R2، پمپ تک کارتریجی دیگری در سری PV2R که برای فشار بالا و عملکرد بالا نیز طراحی شده است، با محدوده جریان مشابه و حداکثر فشار مشابه و پمپ کارتریجی پمپ پره ای یوکن PV2R3، این پمپ برای سیالات نوع استر فسفات طراحی شده است و محدوده جریانی بین 12 تا 40 لیتر در دقیقه در حداکثر فشار 70 bar ارائه می دهد. | پمپ کارتریجی دبی متغیر PV7 رکسروت آلمان دارای محدوده دبی 14 الی 150 لیتر بر دقیقه در 1500RPM و حداکثر فشار کاری 160 بار می باشد. این پمپ مناسب برای سیالات هیدرولیک بوده و برای کنترل دبی و فشار سیستم هیدرولیک استفاده می شود. |
توضیحات بیشتر | توضیحات بیشتر |
تأمین و تجهیز پمپ هیدرولیک کارتریجی بسیار مهم و ضروری در صنعت هیدرولیک است. دلکو صنعت به عنوان بزرگترین تأمین کننده پمپ هیدرولیک کارتریجی قادر به تأمین انواع پمپ پره ای با قیمت ها و کیفیت های مختلف می باشد. قیمت پمپ پره ای هیدرولیک به عوامل مختلفی بستگی دارد، از جمله:
قیمت پمپ پره ای هیدرولیک به وسعتی از عوامل مختلف مانند برند، نوع و اندازه پمپ، توان و عملکرد آن، سازنده، فروشنده و بازار مبدا بستگی دارد. برای اطلاع از قیمت پمپ پره ای هیدرولیک با کارشناسان واحد هیدرولیک دلکو صنعت تماس بگیرید.
