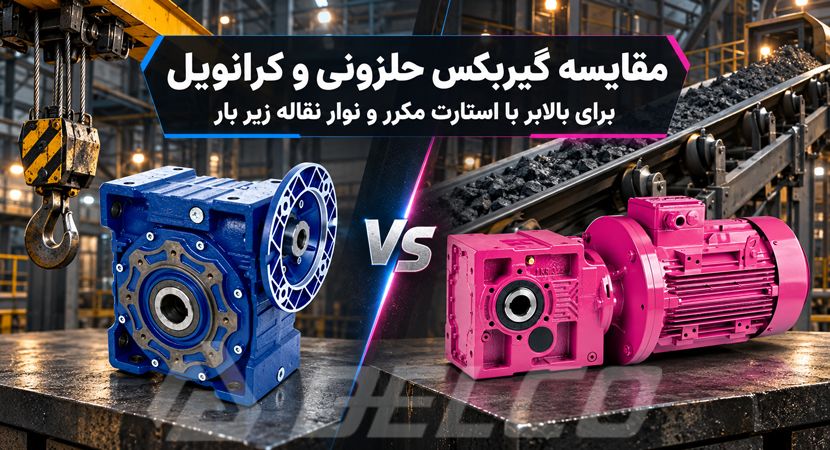

مقایسه گیربکس حلزونی و کرانویل برای بالابر با استارت مکرر و نوار نقاله زیر بار
انتخاب گیربکس برای بالابر یا نوار نقاله فقط با توان الکتروموتور انجام نمی شود. در این تجهیزات، گشتاور راه اندازی، تعداد استارت در ساعت، وزن بار، شیب مسیر و احتمال ضربه اهمیت بیشتری از توان نامی موتور دارند. بیشتر خرابی های زود هنگام مثل داغ شدن پوسته، سایش دنده، افت گشتاور و شکست شافت زمانی رخ می دهند که gearboxes برای کارکرد سبک انتخاب شده، اما در عمل زیر بار سنگین و با توقف و حرکت های مکرر کار می کند. در مقایسه این دو محصول برای بالابر و نوار نقاله، گیربکس حلزونی به خاطر ابعاد فشرده، قیمت مناسب و امکان دستیابی به نسبت تبدیل بالا مورد توجه قرار می گیرد. در مقابل، گیربکس کرانویل راندمان بالاتر، تحمل گشتاور بیشتر و عملکرد مناسب تری در کار مداوم دارد. انتخاب میان این دو ساختار باید براساس شرایط واقعی تجهیز انجام شود؛ چون گزینه اقتصادی تر در زمان خرید، ممکن است در طول بهره برداری هزینه برق و تعمیرات بیشتری ایجاد کند.

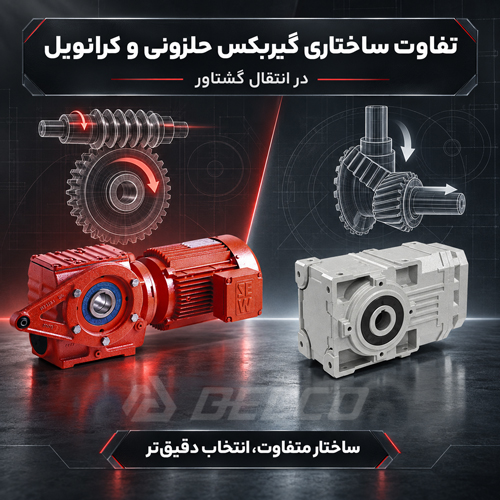

تفاوت ساختاری گیربکس حلزونی و کرانویل در انتقال گشتاور
در گیربکس حلزونی، کتابی یا مکعبی، یک ماردون با چرخ دنده حلزونی درگیر می شود. محور ورودی و خروجی معمولاً با زاویه ۹۰ درجه قرار دارند و تماس دنده ها بیشتر از نوع لغزشی است. این لغزش باعث عملکرد نسبتاً نرم و کم صدا می شود، اما هم زمان اصطکاک و تولید گرما را افزایش می دهد.
در گیربکس کرانویل پینیون، انتقال قدرت توسط چرخ دنده های مخروطی یا مارپیچ مخروطی انجام می شود. تماس دنده ها غلتشی تر است و انرژی کمتری به گرما تبدیل می شود. در بیشتر گیربکس های صنعتی، بخش کرانویل پینیون با چند مرحله چرخ دنده هلیکال ترکیب می شود تا ضمن تغییر جهت حرکت، نسبت تبدیل مناسب هم ایجاد شود. همین تفاوت ساختاری روی راندمان، دمای کار، ظرفیت گشتاور و طول عمر اثر می گذارد. گیربکس مکعبی در توان های پایین و متوسط و کارکرد های متناوب عملکرد قابل قبولی دارد؛ اما برای بار سنگین، استارت های پر تعداد و کار مداوم، مدل کرانویل پینیون معمولاً حاشیه اطمینان بیشتری فراهم می کند.
مقایسه گیربکس حلزونی و کرانویل برای بالابر با استارت مکرر
بالابر هنگام شروع حرکت باید بر اینرسی، وزن بار و مقاومت مکانیکی مجموعه غلبه کند. اگر بالابر در هر ساعت چندین مرتبه روشن و خاموش شود، دنده ها، بلبرینگ ها، شافت و الکتروموتور دائماً تحت تنش قرار می گیرند. در چنین شرایطی، بررسی توان نامی به تنهایی کافی نیست و گشتاور استارت و ضریب سرویس باید مبنای انتخاب باشند.
گیربکس کتابی در بالابر های سبک، میز های بالابر کوچک و تجهیزاتی با تعداد استارت محدود قابل استفاده است. ابعاد فشرده و نسبت تبدیل بالای یک مرحله ای، نصب آن را ساده می کند. با این حال، اگر وزن بار زیاد یا تعداد استارت بالا باشد، گرمای ناشی از اصطکاک می تواند دمای روغن و پوسته را افزایش دهد. افت راندمان هم باعث می شود برای رسیدن به گشتاور مورد نیاز، الکتروموتور بزرگ تری انتخاب شود. گیربکس کرانویل پینیون برای بالابر صنعتی، جرثقیل، وینچ و سامانه های جا به جایی سنگین گزینه مناسب تری است. راندمان بالا، تحمل بهتر بار ضربه ای و ظرفیت حرارتی بیشتر، امکان کار در سیکل های پر تکرار را فراهم می کند. البته انتخاب گیربکس کرانویل هم بدون بررسی تعداد استارت، نوع ترمز و ضریب ایمنی مجاز نیست.
خود قفل شوندگی گیربکس کتابی؛ مزیت واقعی یا تصور اشتباه؟
یکی از دلایل انتخاب گیربکس کتابی برای بالابر، تصور خود قفل شوندگی آن است. بعضی مدل های حلزونی با زاویه ماردون کم و راندمان پایین، در شرایط مشخصی در برابر حرکت معکوس مقاومت می کنند؛ اما این ویژگی نباید جایگزین ترمز ایمنی شود. لرزش، سایش دنده ها، تغییر دما، نوع روغن و ضربه وارد شده از سمت بار می توانند رفتار برگشت پذیری گیربکس را تغییر دهند. ممکن است مجموعه ای که در حالت بدون بار قفل به نظر می رسد، زیر بار یا پس از فرسودگی حرکت معکوس داشته باشد. در بالابر حمل بار یا انسان باید از ترمز الکترومغناطیسی، ترمز مکانیکی و تجهیزات ایمنی متناسب با استاندارد دستگاه استفاده شود. انتخاب میان گیربکس حلزونی و کرانویل نباید براساس خود قفل شوندگی ادعایی انجام گیرد. توان ترمز، سرعت توقف، بار نامی و شرایط اضطراری باید جداگانه محاسبه شوند.
مقایسه گیربکس حلزونی و کرانویل برای نوار نقاله زیر بار
نوار نقاله ای که بدون تخلیه کامل خاموش می شود، هنگام راه اندازی به گشتاور بالایی نیاز دارد. وزن مواد روی تسمه، شیب مسیر، اصطکاک رولیک ها و وضعیت بارگیری می توانند جریان موتور و فشار وارد بر گیربکس را چند برابر کنند. در معادن، کارخانه سیمان، فولاد و صنایع فرآوری، گیر کردن مواد یا انباشت روی تسمه هم بار ضربه ای ایجاد می کند. گیربکس Worm برای نوار نقاله های کوتاه، سبک و کم ظرفیت انتخاب اقتصادی تری است. اگر حرکت متناوب باشد و زمان کافی برای خنک شدن وجود داشته باشد، این گیربکس می تواند نیاز تجهیز را پوشش دهد. مشکل زمانی آغاز می شود که همان مدل برای کانوایر شیب دار، بارگذاری کامل یا کارکرد شبانه روزی استفاده شود. گیربکس کرانویل پینیون برای نوار نقاله زیر بار، مسیر های طولانی و ظرفیت انتقال بالا مناسب تر است. راندمان بالاتر باعث می شود توان بیشتری به شافت خروجی برسد و انرژی کمتری به گرما تبدیل شود. این موضوع در خطوطی که روزانه چندین ساعت کار می کنند، هم مصرف برق را کاهش می دهد و هم فشار حرارتی وارد بر روغن و آب بند ها را محدود می کند.

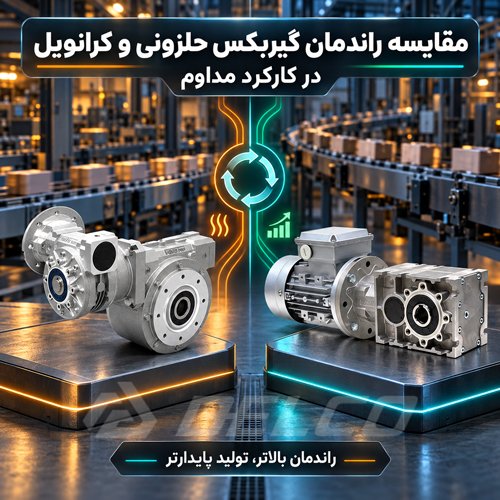

مقایسه راندمان گیربکس حلزونی و کرانویل در کارکرد مداوم
راندمان گیربکس حلزونی به نسبت تبدیل، زاویه ماردون، کیفیت ساخت، روانکار و شرایط بار بستگی دارد. در نسبت های تبدیل بالا، میزان لغزش بیشتر شده و راندمان می تواند به شکل محسوسی کاهش پیدا کند. بخشی از توان موتور به گرما تبدیل می شود و ممکن است برای کنترل دما به بدنه بزرگ تر، روغن مناسب یا سیستم خنک کاری نیاز باشد. در گیربکس کرانویل پینیون، راندمان هر مرحله معمولاً بالاتر است. به همین خاطر این ساختار برای تجهیزاتی که زمان زیادی زیر بار کار می کنند، هزینه انرژی کمتری ایجاد می کند. تفاوت چند درصدی راندمان در یک خط تولید شبانه روزی می تواند در طول سال به رقم قابل توجهی تبدیل شود. برای تجهیزی که روزانه کمتر از یک ساعت کار می کند، این اختلاف شاید اولویت اصلی نباشد؛ اما در نوار نقاله معدن یا خط تولید پیوسته، راندمان باید در کنار قیمت اولیه بررسی شود.
ظرفیت حرارتی گیربکس حلزونی و کرانویل زیر بار سنگین
ظرفیت حرارتی مشخص می کند گیربکس چه مقدار توان را بدون افزایش غیرمجاز دما منتقل می کند. گاهی توان مکانیکی درج شده در کاتالوگ مناسب به نظر می رسد، اما ظرفیت حرارتی گیربکس برای محیط گرم یا کارکرد طولانی کافی نیست. گیربکس حلزونی به خاطر اصطکاک لغزشی، حساسیت بیشتری به دمای محیط و ساعات کار دارد. دمای بالا، ویسکوزیته روغن را کاهش می دهد و ممکن است لایه روانکار میان ماردون و چرخ دنده را ضعیف کند. نتیجه این شرایط، سایش سریع، تغییر رنگ روغن و کاهش عمر کاسه نمد است. گیربکس کرانویل پینیون در ظرفیت برابر معمولاً گرمای کمتری تولید می کند و برای کار پیوسته مناسب تر است. با این حال، نصب در فضای بسته، گرد و غبار سنگین یا دمای بالای محیط می تواند هر گیربکسی را با مشکل حرارتی رو به رو کند. دمای مجاز روغن و پوسته باید از کاتالوگ سازنده کنترل شود.
معیار انتخاب گیربکس حلزونی یا کرانویل برای بالابر
برای بالابر، ظرفیت نامی و حداکثر بار احتمالی باید مشخص شود. وزن کابین یا سبد، قطر درام، سرعت حرکت، تعداد استارت در ساعت و مدت کار روزانه در محاسبه گشتاور مؤثرند. وجود بار معلق هم نیاز به ترمز مستقل و کنترل دقیق توقف دارد. اگر بالابر سبک است، دفعات حرکت محدود بوده و محدودیت فضا وجود دارد، گیربکس حلزونی سایز شده می تواند انتخاب مناسبی باشد. برای بالابر سنگین، استارت پر تعداد، سیکل کاری طولانی یا کاربرد های حساس، گیربکس کرانویل پینیون معمولاً انتخاب مطمئن تری است. استفاده از اینورتر به کاهش ضربه استارت کمک می کند، اما جایگزین انتخاب صحیح گیربکس نیست. اینورتر می تواند شتاب و کاهش سرعت را کنترل کند، ولی اگر گشتاور نامی گیربکس پایین باشد، خطر سایش یا شکست اجزا باقی می ماند. در معیار انتخاب این محصولات، گیربکس حلزونی موتوواریو به دلیل عملکرد نرم، ساختار جمع و جور و نسبت تبدیل متنوع، گزینه ای کاربردی محسوب می شود.

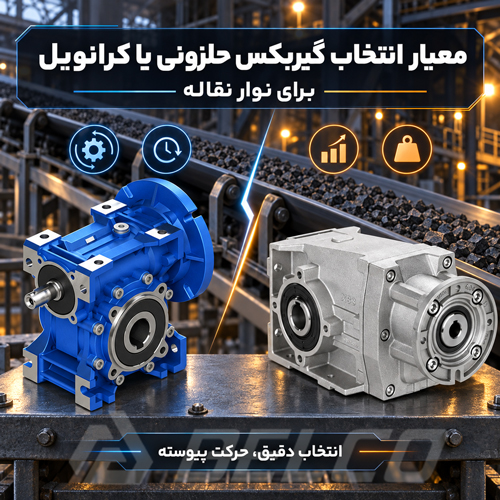

معیار انتخاب گیربکس حلزونی یا کرانویل برای نوار نقاله
در نوار نقاله، طول و عرض تسمه، وزن مواد، ظرفیت انتقال ساعتی، سرعت خط، شیب، قطر درام و نحوه بارگیری باید مشخص شوند. راه اندازی نوار خالی با راه اندازی نوار کاملاً بارگذاری شده تفاوت زیادی دارد. برای کانوایر سبک بسته بندی یا انتقال کارتن، Worm Gearbox می تواند نیاز خط را با هزینه مناسب تأمین کند. در نوار نقاله حمل سنگ، مواد معدنی، کلینکر، شمش یا مواد حجیم، گیربکس کرانویل پینیون به خاطر ظرفیت گشتاور و راندمان بیشتر، گزینه بهتری است.
نصب بک استاپ برای نوار نقاله شیب دار هم باید بررسی شود. این قطعه از برگشت تسمه پس از قطع برق جلوگیری می کند. اتکا به مقاومت داخلی گیربکس، به ویژه در خط دارای بار سنگین، ایمن نیست. برای بالابر سبک و نوار نقاله کم ظرفیت با کارکرد متناوب، گیربکس حلزونی می تواند انتخابی فشرده و اقتصادی باشد. در بالابر دارای استارت مکرر، کانوایر شیب دار یا نوار نقاله ای که زیر بار راه اندازی می شود، گیربکس کرانویل پینیون معمولاً به خاطر راندمان، تحمل گشتاور و ظرفیت حرارتی بالاتر عملکرد مطمئن تری دارد. پیش از خرید، مشخصات بار، دور خروجی، گشتاور راه اندازی، ساعات کار، تعداد استارت و شرایط محیطی را در اختیار کارشناسان ما در دلکو صنعت قرار دهید. بررسی این اطلاعات امکان انتخاب دقیق گیربکس حلزونی یا کرانویل پینیون را فراهم می کند و خطر داغ شدن، شکست دنده و توقف ناگهانی خط را کاهش می دهد.
