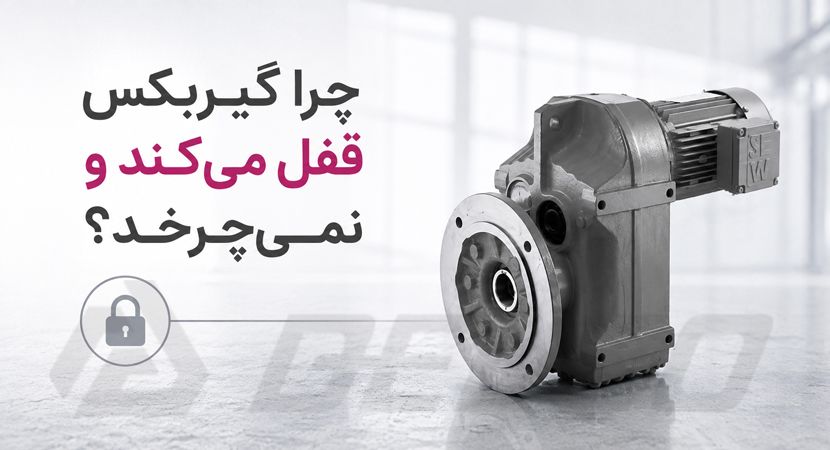

چرا گیربکس قفل می کند و نمی چرخد؟
توقف ناگهانی گیربکس صنعتی یکی از پر هزینه ترین خرابی هایی است که می تواند در خطوط تولید رخ دهد. زمانی که شافت خروجی گیربکس نمی چرخد یا به اصطلاح قفل می کند، معمولاً کل فرآیند تولید متوقف می شود و تجهیزات متصل مثل نوار نقاله، میکسر، سنگ شکن، بالابر یا اکسترودر هم از مدار خارج خواهند شد. بیشتر مدیران تعمیرات در چنین شرایطی تصور می کنند که تنها راه حل، تعویض گیربکس است؛ در حالی که در بیشتر موارد، علت اصلی به مشکلاتی مانند خرابی بلبرینگ، شکستگی چرخ دنده، کمبود روغن، اضافه بار یا حتی ایراد در تجهیزات جانبی مربوط می شود. قفل کردن گیربکس معمولاً یک اتفاق ناگهانی نیست و پیش از توقف کامل، علائمی مثل افزایش دما، صدای غیرعادی، لرزش، کاهش راندمان یا سخت چرخیدن شافت را از خود نشان می دهد. اگر این نشانه ها به موقع شناسایی شوند، می توان از خسارت های سنگین و توقف طولانی خط تولید جلوگیری کرد.

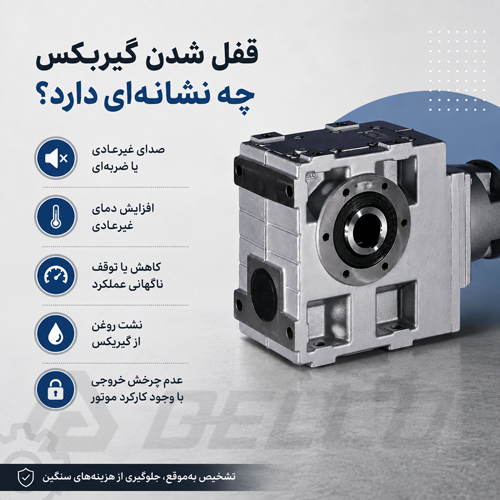

قفل شدن گیربکس چه نشانه ای دارد؟
در بیشتر موارد، گیربکس قبل از قفل شدن کامل هشدار هایی به اپراتور می دهد. نادیده گرفتن این علائم معمولاً باعث افزایش هزینه تعمیرات خواهد شد. مهم ترین نشانه ها عبارت اند از:
- روشن بودن الکتروموتور اما نچرخیدن شافت خروجی
- افزایش شدید دمای گیربکس
- شنیدن صدای تقه یا شکستگی هنگام کار
- لرزش غیرعادی مجموعه
- قفل شدن ناگهانی زیر بار
- سخت چرخیدن شافت حتی با دست (پس از خاموش شدن دستگاه)
- افزایش مصرف جریان الکتروموتور
- قطع شدن مکرر حفاظت های الکتریکی
هر چه این علائم زود تر بررسی شوند، احتمال تعمیر موفق گیربکس بیشتر خواهد بود.
چرا شکستگی چرخ دنده باعث قفل شدن گیربکس صنعتی می شود؟
یکی از رایج ترین دلایل قفل شدن گیربکس، شکستگی دندانه های چرخ دنده است. زمانی که یک یا چند دندانه جدا می شوند، قطعات شکسته بین سایر چرخ دنده ها گیر کرده و مانع ادامه حرکت خواهند شد. به عنوان مثال، در گیربکس دور متغیر که روی خط بسته بندی یا نوار نقاله نصب شده است، شکستگی حتی یک دندانه می تواند باعث گیر کردن مجموعه انتقال قدرت، قفل شدن شافت خروجی و توقف کامل دستگاه شود؛ چون قطعات شکسته بین چرخ دنده ها گیر کرده و مانع چرخش روان گیربکس می شوند.
این مشکل معمولاً در شرایط زیر رخ می دهد:
- وارد شدن بار های ضربه ای
- انتخاب اشتباه ظرفیت گیربکس
- خستگی فلز پس از سال ها کار
- روانکاری نامناسب
- استفاده مداوم در اضافه بار
برای مثال، در خطوط انتقال مواد معدنی یا سنگ شکن ها، اعمال شوک های ناگهانی می تواند باعث شکستن دنده ها و توقف کامل گیربکس شود.

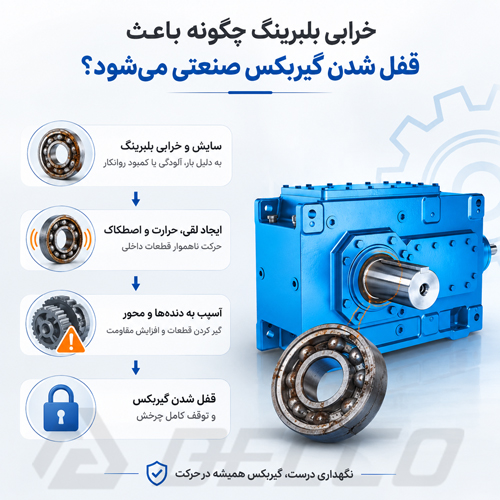

خرابی بلبرینگ چگونه باعث قفل شدن گیربکس صنعتی می شود؟
بلبرینگ ها وظیفه نگهداری و هدایت شافت ها را بر عهده دارند. اگر روانکاری مناسب انجام نشود یا آلودگی وارد بلبرینگ شود، ساچمه ها و رینگ ها به تدریج آسیب می بینند. در مراحل اولیه فقط صدای زوزه شنیده می شود، اما با پیشرفت خرابی، بلبرینگ گیرپاژ کرده و اجازه دوران شافت را نمی دهد. اگر در همین مرحله گیربکس خاموش نشود، امکان آسیب دیدن شافت و چرخ دنده ها هم وجود دارد. برای مثال، در گیربکس شافت مستقیم SEW که روی نوار نقاله یک کارخانه نصب شده است، خرابی بلبرینگ ورودی می تواند باعث افزایش اصطکاک و دمای شافت شود. اگر اپراتور به علائمی مثل صدای زوزه، لرزش یا افزایش دما توجه نکند، بلبرینگ بهتدریج گیرپاژ کرده و حرکت شافت را متوقف می کند. در این شرایط، فشار زیادی به چرخ دنده ها وارد شده و حتی احتمال شکستگی دندانه ها یا آسیب به نشیمنگاه بلبرینگ هم وجود دارد. به همین خاطر، تعویض به موقع بلبرینگ های فرسوده هزینه خیلی کمتری نسبت به تعمیر کامل گیربکس یا توقف چند روزه خط تولید خواهد داشت.
کمبود یا آلودگی روغن چه تأثیری بر قفل شدن گیربکس دارد؟
روغن مهم ترین عامل کاهش اصطکاک داخل گیربکس است. اگر سطح روغن کاهش پیدا کند یا ویسکوزیته آن مناسب نباشد، تماس مستقیم بین دنده ها و بلبرینگ ها آغاز می شود. این تماس باعث افزایش دما، سایش شدید و در نهایت گیرپاژ قطعات خواهد شد. وجود براده فلزی، گرد و غبار یا آب داخل روغن هم همین نتیجه را به همراه دارد. در بسیاری از کارخانه ها، تعویض دیر هنگام روغن علت اصلی خرابی گیربکس محسوب می شود.
به عنوان مثال، در گیربکس کرانویل بونفیلیولی که روی میکسر یا سیستم انتقال مواد نصب شده است، کاهش سطح روغن یا استفاده از روغن با گرید نامناسب باعث می شود لایه محافظ بین چرخ دنده های مخروطی و بلبرینگ ها از بین برود. در نتیجه، اصطکاک به سرعت افزایش پیدا کرده، دمای گیربکس بالا می رود و سایش دنده ها شدت می گیرد. اگر این وضعیت ادامه پیدا کند، احتمال گیرپاژ بلبرینگ ها، قفل شدن شافت خروجی و حتی شکستگی چرخ دنده ها بسیار زیاد خواهد بود. به همین دلیل، کنترل دوره ای سطح و کیفیت روغن، بررسی آلودگی آن و تعویض به موقع روانکار، یکی از مؤثر ترین اقدامات برای جلوگیری از خرابی و افزایش عمر گیربکس صنعتی است.
اضافه بار چگونه گیربکس صنعتی را متوقف می کند؟
گاهی خود گیربکس سالم است اما بار وارد شده بیشتر از ظرفیت طراحی آن است. این اتفاق معمولاً در شرایط زیر دیده می شود:
- افزایش ظرفیت خط تولید
- گیر کردن مواد داخل دستگاه
- انتخاب نسبت تبدیل نامناسب
- افزایش وزن محصول
- تغییر شرایط فرآیند
در این وضعیت، تنش زیادی به دنده ها وارد شده و احتمال شکستگی یا قفل شدن مجموعه افزایش پیدا می کند. برای مثال، اگر یک گیربکس هلیکال روی نوار نقاله ای نصب شده باشد که بار آن نسبت به طراحی اولیه دو برابر شده است، احتمال توقف ناگهانی گیربکس بسیار زیاد خواهد بود. همچنین، گیربکس خورشیدی بونفیلیولی که روی سنگ شکن یا تجهیزات معدنی کار می کند، برای تحمل گشتاور مشخصی طراحی شده است. اگر به دلیل افزایش ظرفیت تولید یا ورود ناگهانی بار های ضربه ای، بار اعمال شده از ظرفیت مجاز فراتر برود، تنش زیادی به چرخ دنده های سیاره ای، پین ها و بلبرینگ ها وارد می شود. ادامه کار در این شرایط می تواند باعث تغییر شکل دنده ها، شکستگی قطعات داخلی و در نهایت قفل شدن گیربکس صنعتی شود. به همین خاطر، کنترل گشتاور، انتخاب ضریب سرویس مناسب و جلوگیری از اضافه بار، نقش مهمی در افزایش عمر گیربکس و جلوگیری از توقف ناگهانی خط تولید دارند.
دلایل پنهان قفل شدن گیربکس
یکی از ایراد هایی که کمتر مورد توجه قرار می گیرد، هم راستا نبودن شافت الکتروموتور و گیربکس است. نا هم راستایی باعث ایجاد بار های شعاعی و محوری اضافی روی بلبرینگ ها می شود. در ابتدا فقط لرزش افزایش پیدا می کند، اما پس از مدتی بلبرینگ ها و حتی دنده ها آسیب می بینند. در کارخانه هایی که گیربکس چندین بار بدون تراز دقیق نصب شده، این مشکل بسیار رایج است. در بیشتر کارخانه ها، اضافه بار به صورت ناگهانی ایجاد نمی شود، بلکه به مرور زمان و با افزایش ظرفیت تولید، تغییر نوع محصول یا افزایش ساعات کاری تجهیزات به وجود می آید. در چنین شرایطی، گیربکس به صورت مداوم تحت گشتاوری بیشتر از مقدار طراحی شده کار می کند و این موضوع باعث افزایش فشار روی بلبرینگ ها، شافت ها و چرخ دنده ها می شود. ادامه این وضعیت علاوه بر افزایش دمای گیربکس، باعث ایجاد ترک های ریز در دنده ها، تغییر لقی قطعات و کاهش راندمان انتقال قدرت خواهد شد. اگر این علائم در مراحل اولیه شناسایی نشوند، احتمال قفل شدن کامل گیربکس صنعتی و توقف ناگهانی خط تولید به میزان قابل توجهی افزایش پیدا می کند.
روش عیب یابی گیربکس صنعتی در زمان قفل شدن
زمانی که گیربکس صنعتی دیگر نمی چرخد، اولین اقدام نباید باز کردن فوری پوسته باشد. بیشتر خرابی ها به تجهیزات جانبی مربوط می شوند و بدون بررسی اولیه، ممکن است زمان و هزینه زیادی صرف شود. عیب یابی اصولی باید به صورت مرحله ای انجام شود تا علت اصلی خرابی مشخص شود. در ابتدا برق الکتروموتور قطع شده و کوپلینگ از گیربکس جدا شود. سپس شافت ورودی و خروجی به صورت دستی بررسی شوند. اگر شافت ورودی آزادانه بچرخد اما شافت خروجی کاملاً قفل باشد، احتمال خرابی داخلی گیربکس زیاد است. در مرحله بعد باید وضعیت روغن کنترل شود. وجود براده فلزی، بوی سوختگی یا تغییر رنگ شدید روغن می تواند نشانه شکستگی دنده یا خرابی بلبرینگ باشد.
برای مثال، در یک گیربکس کرانویل که روی بالابر صنعتی نصب شده، ممکن است علت توقف تنها گیر کردن یاتاقان خروجی باشد و با تعمیر اصولی دوباره قابل استفاده باشد. اما اگر شکستگی دنده های مخروطی مشاهده شود، تصمیم تعمیر یا تعویض باید پس از بررسی کامل گرفته شود.
چه زمانی گیربکس صنعتی قابل تعمیر است؟
همه گیربکس هایی که قفل می کنند نیاز به تعویض ندارند. اگر خرابی محدود باشد و قطعات اصلی آسیب جدی ندیده باشند، تعمیر معمولاً انتخاب اقتصادی تری خواهد بود. در شرایط زیر تعمیر منطقی است:
- خرابی بلبرینگ ها
- نشتی کاسه نمد
- خرابی آب بند ها
- سایش محدود دنده ها
- آسیب جزئی شافت
- کاهش کیفیت روانکاری
برای نمونه، اگر یک گیربکس آویز به دلیل خرابی بلبرینگ و کاهش روغن دچار توقف شده باشد اما چرخ دنده ها سالم باشند، تعویض بلبرینگ، آب بند ها و روغن می تواند گیربکس را با هزینه مناسب دوباره وارد مدار کند.
چه زمانی تعویض گیربکس بهترین انتخاب است؟
گاهی هزینه تعمیر آن قدر افزایش پیدا می کند که خرید یک گیربکس جدید تصمیم منطقی تری خواهد بود. تعویض معمولاً در شرایط زیر توصیه می شود:
- شکستگی چندین چرخ دنده
- ترک پوسته
- خم شدن شافت
- خرابی چند باره گیربکس
- نبود قطعات یدکی اصلی
- فرسودگی کامل مجموعه داخلی
برای مثال، اگر یک گیربکس حلزونی چندین سال بدون سرویس مناسب کار کرده باشد و چرخ دنده برنزی، ماردون و بلبرینگ ها هم زمان آسیب دیده باشند، هزینه بازسازی معمولاً به قیمت خرید گیربکس جدید نزدیک خواهد شد.
اشتباهات رایج هنگام رفع مشکل قفل شدن گیربکس صنعتی
یکی از بزرگ ترین اشتباهات، روشن کردن مداوم الکتروموتور پس از قفل شدن گیربکس است. بیشتر اپراتور ها تصور می کنند با چند بار استارت، مشکل برطرف می شود؛ در حالی که این کار می تواند باعث سوختن موتور، شکستن بیشتر دنده ها یا آسیب به کوپلینگ شود. اشتباه رایج دیگر، تعویض گیربکس بدون بررسی علت اصلی خرابی است. اگر اضافه بار، نا هم راستایی شافت یا روانکاری نامناسب اصلاح نشود، گیربکس جدید هم در مدت کوتاهی با همان مشکل مواجه خواهد شد. بعضی واحد های تعمیرات هم تنها به تعویض قطعه معیوب اکتفا می کنند و سایر اجزا را بررسی نمی کنند. در نتیجه، خرابی بعدی خیلی زود اتفاق می افتد و هزینه های تعمیر چند برابر می شود.

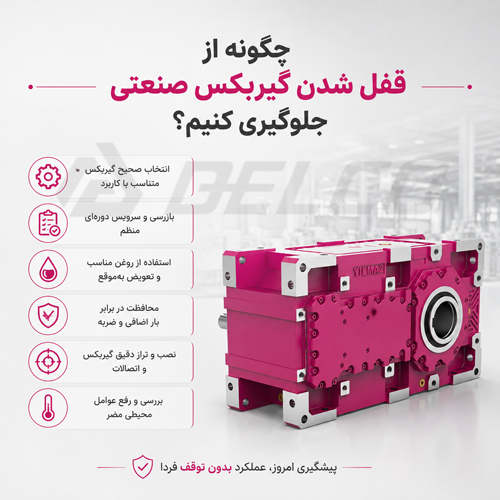

چگونه از قفل شدن گیربکس صنعتی جلوگیری کنیم؟
بیشتر خرابی های شدید گیربکس قابل پیشگیری هستند. اجرای یک برنامه نگهداری منظم، احتمال توقف ناگهانی را به میزان قابل توجهی کاهش می دهد.
اقدامات مهم عبارت اند از:
- کنترل منظم سطح و کیفیت روغن
- تعویض روغن در زمان مناسب
- بررسی دمای کاری گیربکس
- کنترل لرزش و صدای غیرعادی
- تراز دقیق الکتروموتور و گیربکس
- جلوگیری از اعمال بار های ضربه ای
- بازدید دوره ای بلبرینگ ها و کاسه نمد ها
- کنترل گشتاور واقعی نسبت به ظرفیت گیربکس
- استفاده از کوپلینگ مناسب
- ثبت سوابق تعمیرات و ساعات کارکرد
در کارخانه هایی که از سیستم پایش وضعیت استفاده می شود، بسیاری از خرابی ها پیش از توقف کامل شناسایی شده و از هزینه های سنگین جلوگیری می شود.
انتخاب صحیح گیربکس؛ راهکاری برای جلوگیری از خرابی آینده
در بعضی پروژه ها، علت اصلی قفل شدن گیربکس به انتخاب نادرست آن در زمان خرید بر می گردد. انتخاب صرفاً بر اساس توان الکتروموتور یا قیمت، بدون در نظر گرفتن گشتاور، ضریب سرویس، نوع بار، ساعات کارکرد و شرایط محیطی، معمولاً عمر مفید گیربکس را کاهش می دهد.
برای تجهیزاتی مانند سنگ شکن، اکسترودر، میکسر، جرثقیل، نوار نقاله و خطوط انتقال مواد، باید نوع گیربکس هلیکال، کرانویل، حلزونی، خورشیدی یا آویز متناسب با شرایط واقعی کار انتخاب شود. این موضوع علاوه بر افزایش طول عمر تجهیزات، احتمال قفل شدن ناگهانی گیربکس را هم به حداقل می رساند.
قفل شدن گیربکس صنعتی معمولاً نتیجه یک خرابی ناگهانی نیست، بلکه حاصل مجموعه ای از مشکلات مثل روانکاری نامناسب، خرابی بلبرینگ، شکستگی چرخ دنده، اضافه بار، نا هم راستایی شافت ها یا انتخاب نادرست گیربکس است. تشخیص سریع علائم اولیه و اجرای عیب یابی اصولی، از گسترش آسیب و توقف طولانی خط تولید جلوگیری می کند.
پیش از تصمیم گیری برای تعمیر یا تعویض، باید وضعیت دنده ها، شافت ها، پوسته، بلبرینگ ها و هزینه واقعی خواب خط تولید به دقت بررسی شود. در بیشتر موارد، یک تعمیر اصولی می تواند گیربکس را با هزینه مناسب به مدار بازگرداند؛ اما اگر آسیب گسترده باشد، تعویض گزینه مطمئن تر و اقتصادی تری خواهد بود.
اگر در انتخاب، عیب یابی، تعمیر یا تعویض گیربکس صنعتی به مشاوره تخصصی نیاز دارید، کارشناسان ما در دلکو صنعت با بررسی شرایط کاری، نوع بار و مشخصات فنی تجهیزات، مناسب ترین راهکار را برای کاهش هزینه های تعمیرات و جلوگیری از توقف خط تولید در اختیار شما قرار می دهند.
